低功耗高精度运放助力电化学气体传感器

引言部分

电化学气体传感器要想正常工作并准确测量，需要持续的偏置电压。然而，这种持续的供电需求可能会消耗大量的电能。通常，电源管理系统在设备处于空闲或休眠模式时会尝试关闭所有非必要功能以节省电能。但电化学传感器却是个例外，它们需要数十分钟甚至数小时的时间来稳定。因此，传感器的感应元件及其偏置电路必须始终保持开启状态，这无疑增加了功耗。

此外，为了满足消费者应用的需求，这些传感器所需的偏置电压往往很低，以便能够连接到普通的1号AA电池上。

关键技术介绍

为了解决这一难题，MAX40108这款低功耗、高精度的运算放大器应运而生。它专为仪器类应用而设计，能够在低至0.9V的电源电压下正常工作。这款运放不仅具有轨到轨的输入和输出特性，而且其典型供电电流仅为25.5微安（μA），长时间和温度变化下的典型零漂移输入失调电压也仅为1微伏（μV）。这些特性使得MAX40108成为各种低功耗消费者产品应用的理想选择，特别是乙醇和CO气体传感器。

重要发展趋势

随着物联网（IoT）和可穿戴设备的普及，对低功耗、高精度传感器的需求日益增加。MAX40108这样的运放不仅满足了这一需求，还推动了电化学气体传感器技术的发展。未来，我们可以期待更多类似的高性能、低功耗组件的出现，它们将进一步优化电化学传感器的性能，拓宽其应用范围，使我们的生活更加智能、便捷和安全。

背后的含义

这篇文章不仅展示了MAX40108这款运放的卓越性能，更重要的是，它揭示了工程技术领域在追求更高效率、更低功耗方面的不断努力。这种努力不仅推动了技术的进步，也为我们的日常生活带来了实实在在的便利。通过不断优化和创新，我们可以期待未来会有更多像MAX40108这样的优秀产品问世，为我们的生活增添更多色彩。

低功耗电化学传感器技术详解：以乙醇传感器为例

Figure 1. A MAX40108 block diagram of an electrochemical sensor.

系统概述

首先，我们来看电化学传感器的系统框图（如图1所示）。这个系统非常巧妙地利用了一个低压运算放大器（运放），它可以直接从一节1.5V的AA/AAA电池中获取电能。当系统其余部分处于休眠模式以节省电能时，这个运放仍然能够为电化学传感器提供偏置电流。

系统中包含两个运放：U1和U2。U1负责为电化学单元的参考电极供电，而U2则被配置为跨导放大器。它的作用是将传感器的电流输出转换为电压输出，以便经过放大后被微控制器数字化处理。这个转换过程是由MAX44260（U3）完成的，这是一款1.8V、15MHz、低偏移、低功耗、轨到轨输入/输出（I/O）的运放。

乙醇传感器评估

Figure 2. The ethanol sensor SPEC 3SP_Ethanol_1000 package 110-202.

在乙醇传感器的评估中，文章特别提到了一款名为SPEC 3SP_Ethanol_1000的传感器（如图2所示，型号为110-202）。这款SPEC乙醇传感器能够根据捕获的气体体积产生相应的电流。它是一个三电极设备，包括工作电极（WE）、参考电极（RE）和对电极（CE）。

• 工作电极（WE）：被偏置在0.7V，用于感应气体蒸气。
• 参考电极（RE）：在电解质中提供一个稳定的0.6V电化学电位偏置电压，且不与气体蒸气接触。
• 对电极（CE）：当气体存在时，CE会导电。导电程度与气体浓度成正比，从而可以通过系统进行电测量。

关键技术解读

1. 低功耗设计：通过让系统其余部分在休眠模式下运行，同时利用低压运放为传感器提供偏置电流，实现了极低的功耗。这对于便携式设备来说尤为重要。
2. 跨导放大技术：U2运放作为跨导放大器，将传感器的电流输出转换为易于数字化的电压输出，提高了测量的准确性和可靠性。
3. 高精度传感器：SPEC乙醇传感器采用三电极设计，能够精确感应气体蒸气并产生相应的电流输出，为系统提供了高精度的测量基础。

重要发展趋势

随着物联网、智能家居等领域的快速发展，对低功耗、高精度传感器的需求日益增长。电化学传感器作为一种重要的气体检测技术，其在这些领域的应用前景广阔。未来，我们可以期待更多像MAX44260这样的低功耗、高精度运放的出现，以及更加智能、便携的电化学传感器产品的问世。

背后的含义

这篇文章不仅展示了电化学传感器的工作原理和技术细节，更重要的是揭示了工程技术领域在追求低功耗、高精度方面的不断努力。这种努力不仅推动了技术的进步，也为我们的日常生活带来了更多的便利和可能性。通过不断学习和探索，我们可以更好地理解和应用这些先进技术，为我们的生活创造更多的价值。

揭秘乙醇传感器：精准检测气体浓度的奥秘

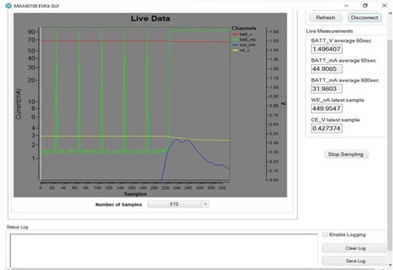

Figure 3. Performance of the ethanol sensor.

在这次的气体传感器评估中，我们深入探索了乙醇传感器的工作原理及其在实际应用中的表现。不同于某些远程感应技术，这款SPEC传感器需要气体粒子直接与其接触才能进行检测。换句话说，乙醇传感器主要测量的是正好位于传感器本身位置的气体。因此，为了准确有效地检测乙醇、一氧化碳（CO）等气体，我们需要将传感器放置在气体浓度预计会扩散到的位置。

在实验过程中，研究人员使用蘸有乙醇溶液的棉签，并将其放置在SPEC传感器的正前方。这样做是为了模拟实际环境中气体与传感器的接触情况。

如图3所示，蓝色的曲线描绘了乙醇蒸气的捕获过程。而绿色的曲线则代表了整个系统（包括微控制器）的电流消耗，典型值为90毫安（mA）。然而，令人惊讶的是，MAX40108运放本身的电流消耗在电源电压（VDD）为0.9伏、环境温度（TA）为25摄氏度时，仅为25.5微安（μA），如图4所示。这一数据充分展示了该运放在低功耗方面的卓越表现。

当系统处于空闲模式时，微控制器会每隔10秒醒来一次，以监测乙醇蒸气的存在。一旦检测到蒸气，微控制器就会开始测量其浓度，这一过程如图3中的蓝色曲线所示。同时，图中还展示了AA电池电压（约为1.5V，红色线）和对电极（CE）电压（黄色线）的变化情况。

Figure 4. Current consumption at various power supply voltages and over the operating temperature range.

为了观察乙醇传感器对蒸气浓度的响应效果，研究人员将棉签逐渐远离传感器。如图5所示，随着棉签与传感器距离的增加，蒸气浓度蓝色曲线的振幅也相应减小。这一结果验证了传感器对气体浓度变化的敏感性和准确性。

Figure 5. Performance of the ethanol sensor as vapor was moved far away from the SPEC sensor.

通过这次实验，我们不仅了解了乙醇传感器的工作原理和性能特点，还深刻体会到了精准检测气体浓度的重要性。在未来的应用中，我们可以根据实际需要，将传感器放置在合适的位置，以实现更加准确、可靠的气体检测。同时，低功耗的设计也使得这款传感器在便携式设备、智能家居等领域具有广阔的应用前景。

揭秘CO传感器：精准测量有害气体浓度的关键技术

在工程技术领域，对于有害气体的精准测量一直是备受关注的话题。最近，一项关于CO（一氧化碳）传感器的评估实验引起了广泛关注。与乙醇不同，CO是一种潜在的有毒气体，它通常来源于汽油或甚至无害蜡烛的不完全燃烧过程。因此，在进行这项CO气体实验时，确保良好的通风条件至关重要，以保障人们的健康和安全。

在这次评估中，研究人员巧妙地利用一个隐藏在罐子里的蜡烛来产生CO气体，并使用同一款SPEC 3SP_Ethanol_1000 Package 110-202传感器来捕获和测量CO气体的浓度。这一做法不仅模拟了实际环境中CO气体的产生情况，还验证了传感器在不同气体环境中的适用性和准确性。

Figure 6. Performance of the MAX40108 CO sensor.

如图6所示，蓝色的曲线描绘了CO气体的捕获过程。同时，绿色的曲线则代表了整个系统（包括微控制器）的电流消耗，典型值为90毫安（mA）。这一数据表明，该系统在保持高性能的同时，也具备了较低的功耗水平。

与乙醇评估实验类似，当系统处于空闲模式时，微控制器会每隔10秒醒来一次，以监测CO气体的存在。一旦检测到气体，微控制器就会立即开始测量其浓度，这一过程如图6中的蓝色曲线所示。此外，图中还展示了AA电池电压（约为1.5V，红色线）和对电极（CE）电压（黄色线）的变化情况，为读者提供了更全面的实验数据。

结论部分指出，为了准确测量乙醇和CO等气体在消费者和工业应用中的浓度，需要一种低功耗、高精度的运算放大器。MAX40108设备正是为了满足这一需求而设计的。它不仅具备25.5微安（μA）的低电流消耗，还拥有1.22毫米×0.92毫米的微小尺寸（8球晶圆级封装），使得它在捕获和测量常见气体如乙醇和CO方面表现出色。此外，该放大器还具备关机模式以进一步节省功耗，这对于可穿戴设备、便携式医疗系统和工业物联网（IIoT）等领域中的压力、流量、液位、温度和接近度测量等应用至关重要。

综上所述，这项关于CO传感器的评估实验不仅揭示了传感器在有害气体测量方面的潜力和准确性，还展示了低功耗、高精度运算放大器在推动气体检测技术发展方面的重要作用。随着科技的进步和人们对环境安全的日益关注，相信这一领域将迎来更加广阔的发展前景。
