台积电最近举办了第 10 届年度开放创新平台 (OIP) 生态系统论坛。论坛包括来自台积电的技术和设计支持更新，以及 OIP 合作伙伴关于最近与台积电合作结果的具体介绍。本文总结了 L.C. 的台积电主题演讲的亮点。台积电院士、设计与技术平台副总裁L.C. Lu,在题为：“台积电及其创新生态系统”。下面的文章让我们来深入地探讨论坛上提出的台积电的具体技术创新。

TSMC OIP 和平台背景

几年前，台积电定义了四个“平台”，以提供符合相关应用独特要求的特定工艺技术和 IP 开发计划。这些平台是：

• 高性能计算 (HPC)
• 移动（包括基于射频的子系统）
• 汽车（具有相关的 AEC-Q100 资格要求）
• 物联网（极低功耗限制）

L.C. Lu的主题演讲涵盖了这些领域的最新进展。

OIP 合作伙伴与五个不同的类别相关联，如下图所示。

台积电的OIP 合作伙伴

EDA 合作伙伴开发了推动硅工艺和封装技术进步所需的新工具功能。 IP 合作伙伴设计、制造和验证额外的遥测、接口、时钟和存储器 IP 块，以补充 TSMC 内部设计团队（例如单元库、通用 I/O、bit位单元（bitcells））提供的“基础 IP”。云服务提供商提供安全的计算资源，以便在整个产品设计、验证、实施、发布和持续产品工程支持中管理广泛多样的工作负载时具有更大的灵活性。设计中心联盟 (DCA) 合作伙伴提供各种设计服务来协助台积电客户，而价值链聚合 (VCA， value chain aggregation ) 合作伙伴则为测试、认证和产品管理任务提供支持。

OIP 合作伙伴的名单随着时间的推移而演变。最近有很多收购，这已经削减了会员名单。 作为 OIP 合作伙伴合作日益重要的迹象，台积电表示，“我们比以往任何时候都更早、更深入地与合作伙伴积极合作，以解决先进工艺技术节点的安装设计挑战。”

以下是L.C. Lu 演讲的重点。

N3HPC

在之前的技术会议上，台积电表示将有（并发的）工艺开发和基础 IP 版本专注于基于先进工艺节点的 HPC 平台。

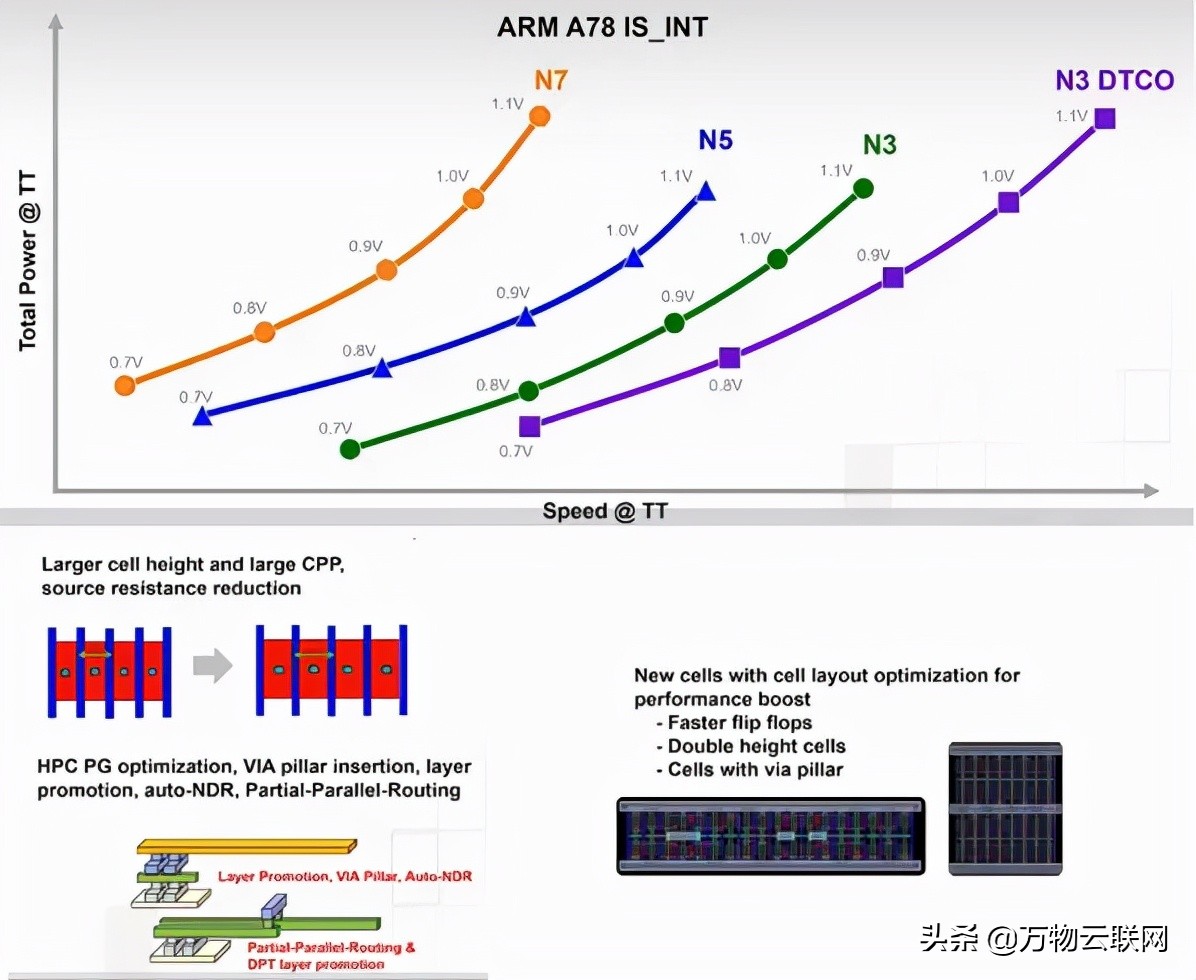

下图说明了从 N7 到 N5 再到 N3 的 PPA 目标。针对该路线图，台积电展示了 N3HPC 变体版本所采用的几种设计技术协同优化 (DTCO) 方法。 （按照惯例，ARM 核心块的实现被用作 PPA 比较的参考。）

台积电的HPC 平台工艺节点演进目标

HPC 举措的示例包括：

• 更高的单元（cells），“双高”标准单元（cells）

N3HPC单元采用更高的图像，可实现更大的驱动强度。此外，库中还添加了双高单元。 （如果仅限于单个单元高度图像，复杂单元通常具有低效布局——尽管在以前的技术中已经选择性地使用了双高单元，但 N3HPC 采用了更加多样化的库。）

• 增加接触多节距（CPP，contacted poly pitch）

尽管可能违反直觉，但增加单元面积可以通过减少栅极和 S/D 节点之间的 Cgs 和 Cgd 寄生效应来提高性能，M0 位于 FinFET 的顶部。

• 改进的 MIM 去耦电容布局模板（较低的寄生 R）

• 更大的灵活性——以及相关的 EDA 自动布线工具功能——在上层金属层上利用不同的（更宽的宽度/间隔）间距；

传统上，金属线的任何“非默认规则”(NDRs，non-default rules) 都是由 PD 工程师预先定义到路由器的（并且通常手动预先布线）； EDA 与台积电的合作将这种支持扩展到 APR 期间自动做出的决策。

请注意，在上图中，N3HPC 性能的提高与功耗的轻微增加有关（在相同的 VDD 下）。

N5 汽车设计支持平台 (ADEP)

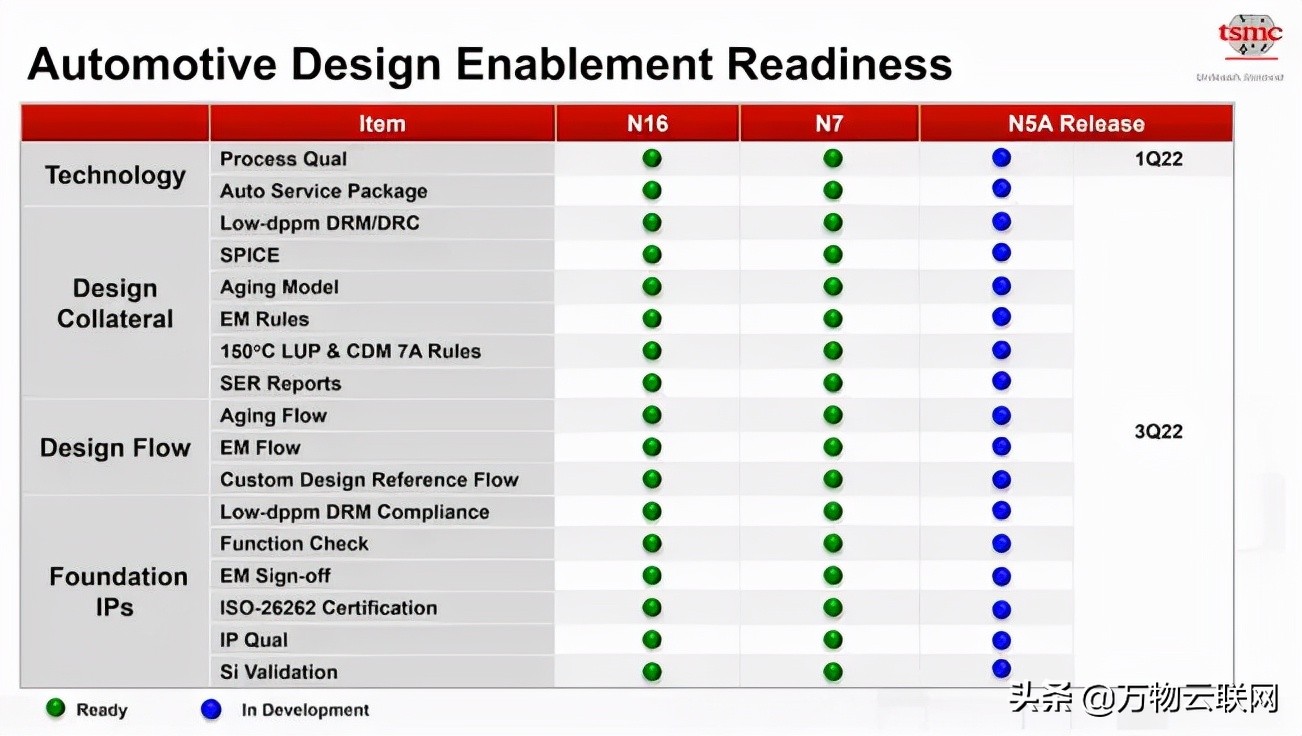

汽车平台的要求包括更苛刻的工作温度范围，以及延长产品寿命的严格可靠性措施，包括：器件老化效应、包括自热效应 (SHE) 在内的热分析，以及这些效应对电迁移故障的影响.下图说明了为 N5 工艺节点添加汽车平台支持中的路线图。

台积电的汽车设计支持平台将转向N5工艺节点

包括单元感知内部故障模型，以及额外的测试程序减少 DPPM 缺陷逃逸的注意事项。

射频

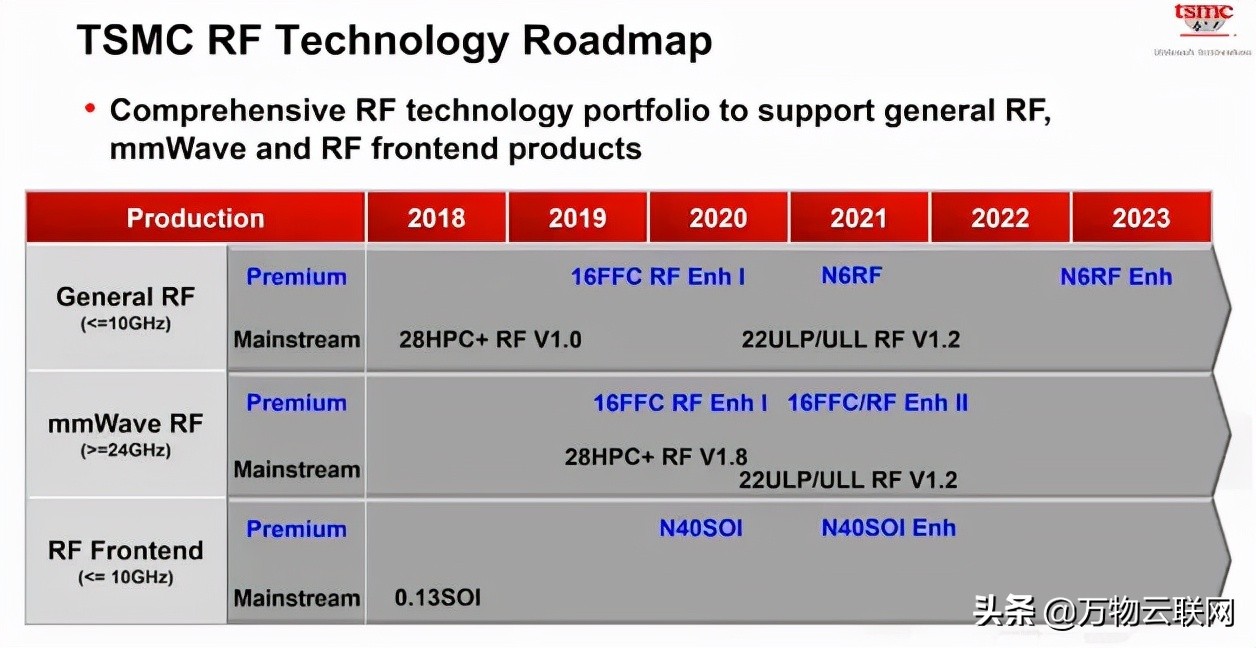

RF CMOS 已成为移动应用的关键技术。下图说明了 6GHz 以下和毫米波频率应用的工艺开发路线图。尽管 N16FFC 仍然是 RF 应用的主力军，但 N6RF 提供的低于 6GHz 的产品将显着降低 LNA、VCO 和功率放大器的直流功率。

台积电的射频技术演进路标

对于汽车平台，器件老化和增强的热分析精度至关重要。

N12e 亚 Vt 操作

L.C. Lu宣布的一项重大举措与物联网平台相关。特别是台积电提供低于 Vt 的使能，将工作电源电压降低到器件 Vt 水平以下。

背景 – Near-Vt 区和 Sub-Vt区的操作

对于极低功耗运行，工作频率要求放宽（例如，Hz 至 kHz），技术人员一直在寻求大幅降低 VDD - 回想一下，有源器件的功耗取决于 (VDD^2)。

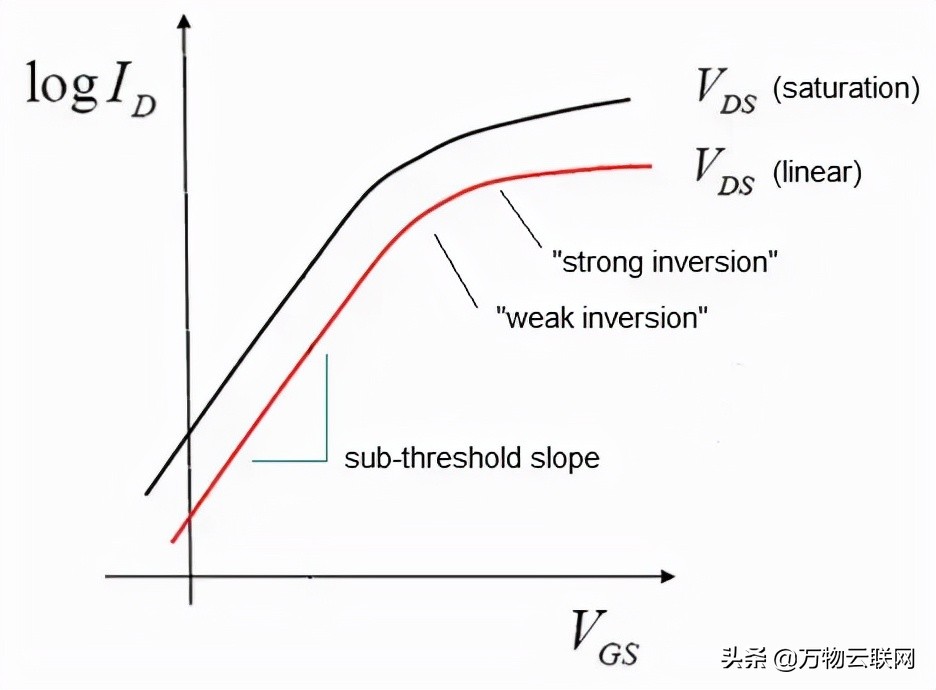

将电源电压降低到“接近 Vt”电平会显着降低逻辑转换驱动电流；同样，典型物联网应用的性能目标很低。静态 CMOS 逻辑门以传统方式在接近 Vt 处工作，因为有源器件（最终）在强反转中运行。下图说明了作为输入电压函数的（对数）器件电流 - 请注意，低于 Vt 的操作意味着有源器件将在“弱反转”区域中运行。

Near-Vt 区和 Sub-Vt区的操作

静态互补 CMOS 栅极仍将在亚 Vt 级正确运行，但弱反向电流的指数性质引入了几个新的设计考虑因素：

贝塔比（beta ratio）

传统的 CMOS 电路采用 Wp/Wn 的（β）比值，以实现合适的输入噪声抑制和平衡的 RDLY/FDLY 延迟。通常，该比率基于 nFET 和 pFET 器件之间强烈的反型载流子迁移率差异。 Sub-Vt 电路操作依赖于弱反转电流，并且可能需要不同的方法来选择 nFET 和 pFET 器件尺寸。

对工艺过程变化的敏感性

电路行为对弱反转电流的依赖性意味着（局部和全局）器件工艺变化的影响要大得多。

高扇入逻辑门不太理想

通常，CMOS 电路设计人员可以使用高 Ion/Ioff 比率，其中 Ioff 是通过非活动逻辑分支的漏电流。在 sub-Vt 操作中，Ion 急剧减少；因此，电路操作对无源泄漏电流路径的鲁棒性较低。高扇入逻辑门（具有并行泄漏路径）可能被排除在外。

sub-Vt SRAM 设计注意事项

以类似的方式，存在于 SRAM 阵列中的泄漏路径是一个问题，无论是对于活动 R/W 单元操作还是非活动单元稳定性（噪声容限）。在典型的 6T-SRAM 位单元中，在位线上具有多个虚线单元，通过非活动字线行的存取晶体管存在泄漏路径。

读取访问（使用预充电的 BL 和 BL_bar）取决于仅通过活动字线行阵列位置的互补位线上的大电流差异。在低于 Vt 的操作中，这种电流差异会减小（并且还会受到工艺变化的影响，因为 SRAM 的特征通常是统计分布曲线的高 sigma 尾部）。

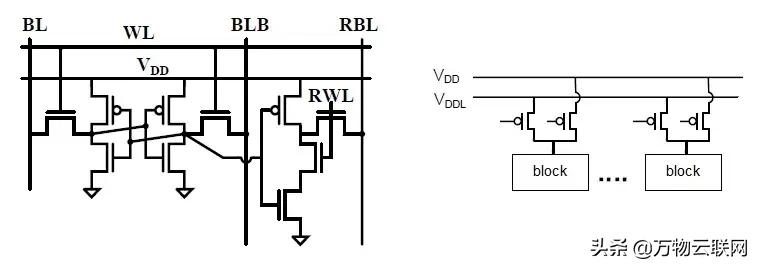

结果，位线上的虚线单元的数量将极其有限。下图左侧的示意图说明了一个修改过的（更大的）sub-Vt SRAM 位单元设计的例子，它将读取操作与单元存储隔离开来。

sub-Vt SRAM 位单元设计

物联网的“突发模式”操作

IoT 应用程序可能具有非常独特的执行配置文件。可能会有很长一段时间不活动，但是在很少出现的“突发模式”操作中需要短时间内的高性能。在传统的 CMOS 应用中，突发模式持续时间相对较长，通常采用动态电压频率缩放 (DVFS) 方法，通过指示 DC-DC 电压调节器来调整其输出。调节器适应所需的时间（以及与有限调节器效率相关的相关功耗）对于突发模式下典型计算应用程序的延长持续时间来说是无关紧要的。

对于 IoT 突发计算而言，情况并非如此，其中电源效率最高，而电源调节器切换所需的微秒时间是有问题的。上图的右侧描述了 sub-Vt IoT CMOS 的另一种设计方法，其中多个电源使用并行“睡眠 FET”在本地分配和切换到特定块。在突发模式期间将应用更高的 VDD，在正常操作期间返回亚 Vt 电平。

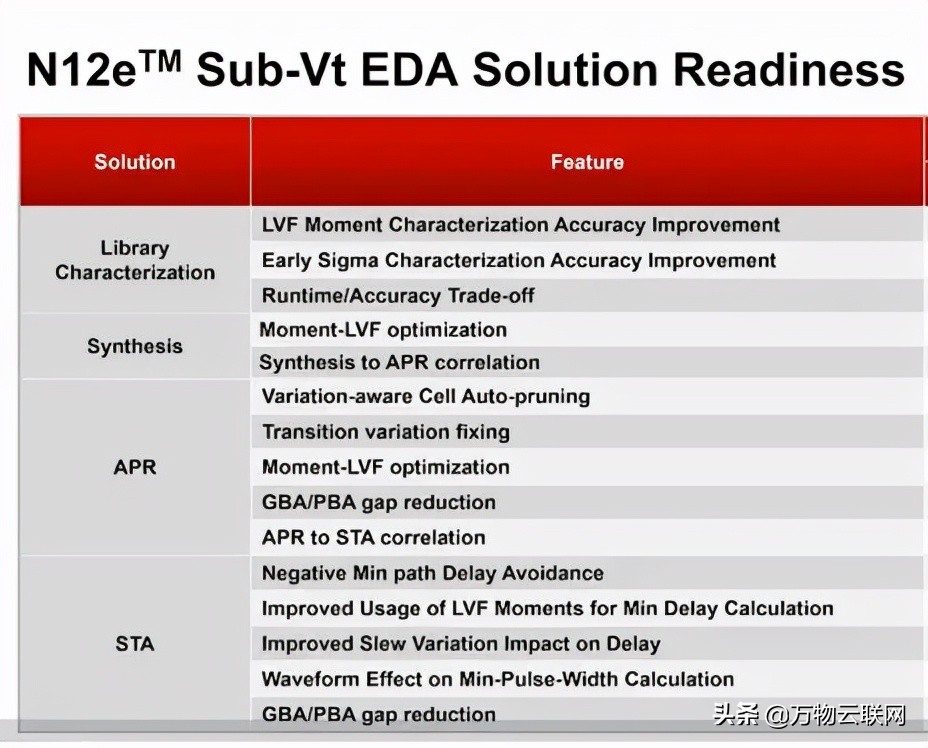

台积电的目标是对 N12e 工艺的初始 sub-Vt 支持。下图突出显示了为物联网应用提供此选项而采取的一些支持活动形式。

台积电的目标是对 N12e 工艺的初始 sub-Vt 支持

台积电暗示 N22ULL 工艺变体也将在不久的将来获得对 sub-Vt 应用的支持。

L.C. Lu 还提供了有关 TSMC 3D Fabric 先进封装产品的更新。

总结

台积电在最近的 OIP 生态系统论坛上提供了一些见解：

• HPC 特定的工艺开发仍然是一个优先事项（例如，N3-HPC）。

• 汽车平台继续朝着更先进的工艺节点（例如 N5A）发展，设计流程的增强侧重于更严格操作条件下的建模、分析和产品寿命验证。

• 同样，对 RF 技术建模、分析和认证的关注仍在继续（例如，N6RF）。

而且，也许是最具破坏性的更新是：

• IoT 平台宣布支持 sub-Vt 操作（例如 N12e）。

（参考来源：TSMC）
